双机热备方案及双机热备软件选择



1
什么是双机热备方案

企事业机构的信息化建设已经在随着社会建设的不断推进而改进和创新。众企事业机构的决策层也愈发重视企事业机构的信息化,不同程度的运营和发展着自身的业务信息系统。但是日趋普遍的业务信息系统在为企事业机构带来利益的同时,也存在着一个不容忽视的隐患——越来越多的业务依赖于业务信息系统。如果运行着关键业务信息系统的服务器发生机或是因为不可控的原因而停止,从而导致整个企事业机构的信息运营系统瘫痪,将会给企事业机构带来巨大的经济损失,而由于企事业机构的业务不能正常运行也会影响企事业机构的信誉,导致客户对企事业机构失去信任,从而带来致命的危害。

通常,服务因错误而造成的终止不可避免,为此,企事业机构都会安排相关的管理人员进行定时的监控,一旦发现服务可用,便会立即进行处理、排错。这是非常原始的解决方案,存在诸多问题,譬如及时性问题,一旦故障突然发生,
而人工不可能24小时监控;再譬如处理时间长短不可控,一旦错误造成的原因非常复杂,排错非常困难,需要非常长的时间,那么服务的终止将非常长。在排错过程中,人为操作失误将可能导致系统的永久瘫痪。另一方面,为了维持系统的高可用性而配备操作人员,劳务费用也非常昂贵。

可见,业务信息系统的容错性和不间断性对需要保障信息安全和提供不间断的信息服务的企事业机构至关重要。而当今企事业机构和IT领域急需解决的关键问题在于如何保障各种关键应用的不间断运营,达到持久稳定的良性循环。

为了解决上述问题,一般采用双机热备解决方案,也就是通过硬件冗余再配合高可用双机热备软件实现的解决方案,高可用双机热备软件自动检测服务的运行状态,当主服务器发生故障,高可用双机热备软件会自动尝试修复故障或启动备用服务器,保证我们的服务不间断运行。


2
机热备方案及不同方案的要求、方案对比

2.1
机热备方案概述

一般实现双机热备的方案有三种,分别是共享存储双机热备方案、镜像双机热备方案、双机双柜双机热备方案,这三种方案对硬件要求不同,大家可以根据自身的业务应用特性来选择具体的双机热备方案以及对应的ServHA机热备软件产品。


2.2
镜像双机热备方案


2.2.1
镜像双机热备方案简介及拓扑

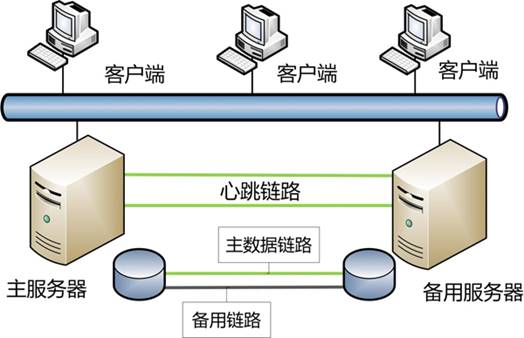

镜像双机热备方案中仅需要两台服务器即可实现双机热备,两台服务器利用本地磁盘存储业务数据,ServHA镜像双机热备软件(ServHA Mirror)负责实时同步两台服务器数据,保证两台服务器数据完全一致,由主服务器对外服务并将业务数据实时同步至备用服务器,一旦主服务器发生故障(例如:操作系统机、服务器意外掉电、网络故障等),由ServHA机热备软件自动将业务应用切换至备用服务器继续对外服务,保护业务应用不间断运行。系统拓扑如下:



2.2.2
镜像双机热备方案软硬件要求



类别
内容
数量
备注
硬件
服务器
2
每台服务器至少两个网口
操作系统
Windows/Linux
--
两台服务器操作系统一致
网络
--
--
两台服务器在同一个网段下
机热备软件
ServHA Mirror v3.5
1
ServHA镜像双机热备软件产品



2.2.3
镜像双机热备方案优缺点

优点:性价比最高,硬件投入较少,只需要两台服务器即可,同时数据双份存储,两台服务器各一份,能够进行历史数据快照和查看历史数据能力,数据安全性更高。

缺点:数据通过网络实时同步,不适合数据吞吐量特别大的系统。



2.3
共享存储双机热备方案


2.3.1
共享存储双机热备方案简介及拓扑

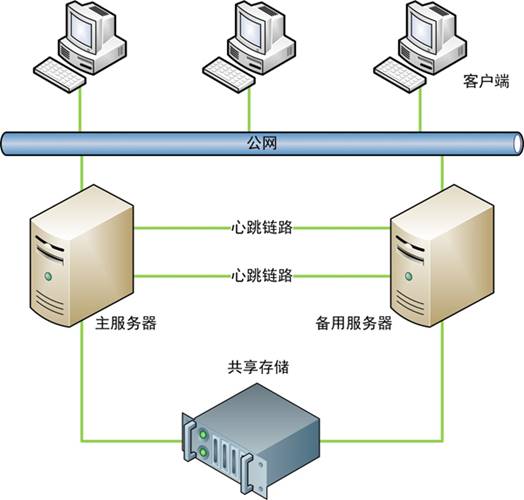

共享存储双机热备方案中需要两台服务器以及一台共享存储设备(一般情况下就是共享磁盘阵列柜),共享存储设备同时连接至两台服务器,用户业务数据存储在共享存储设备中,由主服务器对外服务并访问共享存储设备进行数据读写,一旦主服务器发生故障(例如:操作系统机、服务器意外掉电、网络故障等),由ServHA机热备软件自动将业务应用切换至备用服务器并接管共享存储设备的访问权继续对外服务,保护业务应用不间断运行。系统拓扑如下:


2.3.2
共享存储双机热备方案软硬件要求



类别
内容
数量
备注
硬件
服务器
2
每台服务器至少两个网口

磁盘阵列柜
1
同时连接至两台服务器
操作系统
Windows/Linux
--
两台服务器操作系统一致
网络
--
--
两台服务器在同一个网段下
机热备软件
ServHA Cluster v3.5
1
ServHA共享存储双机热备软件产品



2.3.3
共享存储双机热备方案优缺点

优点:有独立的存储设备进行数据存储,能够容纳较高的数据吞吐量和具有较好的数据扩展性,适合数据量以及数据吞吐量比较大的应用。

缺点:需要引入昂贵的存储设备,成本有所增加,数据只有一份,在磁盘阵列中。


2.4
双机双柜双机热备方案


2.4.1
双机双柜双机热备方案简介及拓扑

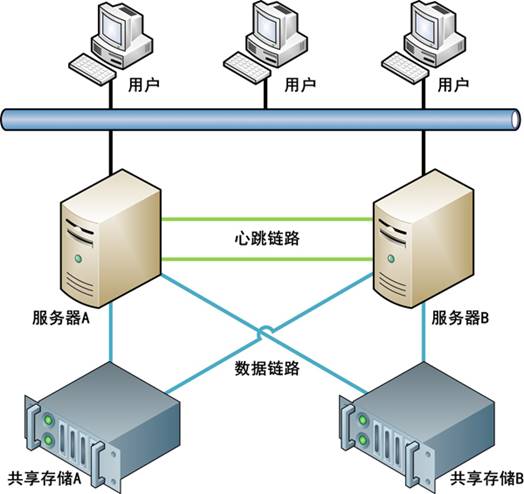

双机双柜双机热备方案中仅需要两台服务器和两台共享磁盘阵列柜,每台服务器同时连接两台磁盘阵列柜,每台磁盘阵列柜同时同时连接两台服务器,ServHA机双柜软件ServHA DS Mirror)负责实时将数据写入两台磁盘阵列柜,保证两台磁盘阵列柜数据完全一致,在服务器读取数据时,会从两台磁盘阵列柜同时读取,提高读取效率,,一旦主服务器发生故障(例如:操作系统机、服务器意外掉电、网络故障等),由ServHA机热备软件自动将业务应用切换至备用服务器继续对外服务,保护业务应用不间断运行,当一台磁盘阵列柜发生故障时,ServHA机热备软件会将故障磁盘阵列柜隔离,整个过程业务不间断,无缝使用单盘柜继续服务。系统拓扑如下:


2.4.2
双机双柜双机热备方案软硬件要求



类别
内容
数量
备注
硬件
服务器
2
每台服务器至少两个网口

磁盘阵列柜
2
每台磁盘阵列柜同时连接至两台服务器
操作系统
Windows
--
两台服务器操作系统一致
网络
--
--
两台服务器在同一个网段下
机热备软件
ServHA DS Mirror v3.5
1
ServHA机双柜软件产品



2.4.3
双机双柜双机热备方案优缺点

优点:数据双份存储,两台磁盘阵列柜各一份,数据安全性高,数据通过存储链路实时写入两台磁盘阵列柜,能承载较高的数据吞吐量。

缺点:硬件成本较高。


3
如何选择双机热备方案及双机热备软件

3.1
根据应用特性选择


若用户应用要求数据吞吐量一般(每小时新增数据100G以下),更关注业务连续性(例如财务系统、OA系统、CRM系统等),可采用镜像双机热备方案,性价比高,数据安全性高,采用ServHAMirror机热备软件产品。


若用户应用要求数据吞吐量较高(每小时新增数据100G以上)、数据总量巨大且需要空间扩展,且关注业务连续性(例如视频监控、PACSCRM系统等),可采用共享存储双机热备方案,采用ServHACluster机热备软件产品。


若用户应用要求数据吞吐量较高(每小时新增数据100G以上)、预算充足、对数据安全性有很高要求、数据总量巨大且需要空间扩展,可采用双机双柜双机热备方案,采用ServHA DS Mirror机热备软件产品。


3.2
根据硬件配备选择


若用户已经拥有一台服务器,可再增置一台服务器,采用镜像双机热备方案,对应双机热备软件产品为ServHA Mirror


若用户已经拥有一台服务器以及一台独存储设备,可再增置一台服务器,采用共享存储双机热备方案,对应双机热备软件产品为ServHA Cluster


若用户已经拥有两台台服务器,可以采用镜像双机热备方案,对应双机热备软件产品为ServHA Mirror


若用户已经拥有两台台服务器以及一台共享储设备,可采用共享存储双机热备方案,对应双机热备软件产品为ServHA Cluster


若用户已经拥有两台服务器以及两台共享储设备,可采用双机双柜双机热备方案,对应双机热备软件产品为ServHA DS Mirror
